さて今回は、メータバルブ交換の現場をご紹介します！
2026/04/27 水を止めたい！メーターバルブ交換
水道工事や修理時は、基本的には水道メーター付近に設置されている
メーターバルブで水を止めた状態で作業します。
今回はこのメーターバルブに不具合があり、完全に止水する事ができなくなっていました。

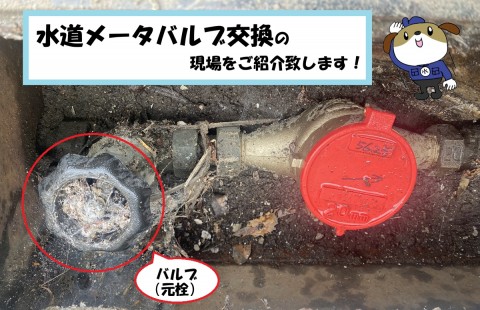

こちらが水道メーターボックス内にあるメーターバルブです。
こちらのバルブはゲートバルブというタイプになります。
こちらが水道メーターボックス内にあるメーターバルブです。
こちらのバルブはゲートバルブというタイプになります。
※バルブの詳細な説明は、こちらの記事下部でご紹介しています！

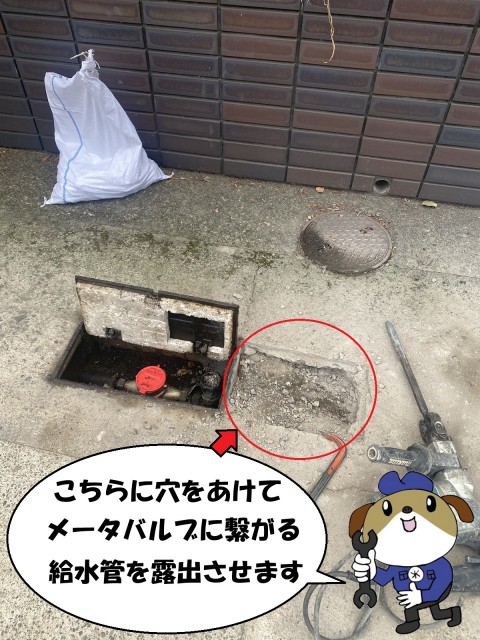

メータバルブは新しい物に交換する為、付近を掘削します。
埋設されている給水管が見えるようにして…
掘削…土や石を掘る・削る等作業を行い穴を開けること
掘削…土や石を掘る・削る等作業を行い穴を開けること

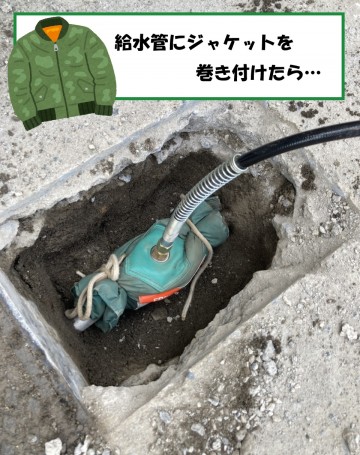

特殊なジャケットを給水管に巻き付けます。

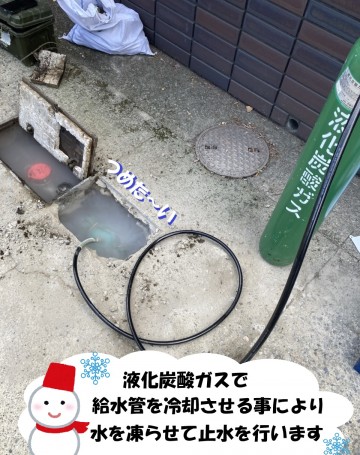

ジャケット内に液化炭酸ガスを送り込むことで
給水管を冷却して内部の水を凍らせ、止水します。
こうして水道を止める事でメータバルブを交換する事ができます。
こうして水道を止める事でメータバルブを交換する事ができます。

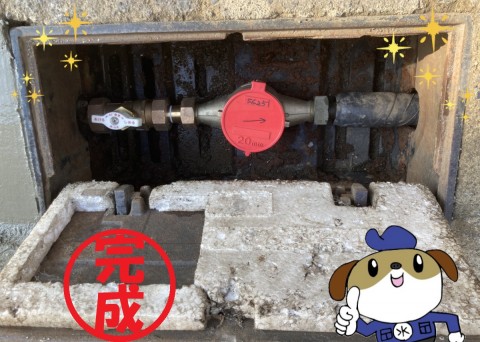

メーターバルブを交換して、掘削した場所はモルタルで補修しました。
こちらで作業完了です！
これで安心して水道を止める事が出来るようになりました。
これで安心して水道を止める事が出来るようになりました。
毎日色々な現場に行くと、時々このような不具合が見つかる事があります。
水道メーターは管轄の水道局のものなので定期的に新しい物に交換されますが
このようにバルブや給水管は物件の所有者の物になりますので
何かあればさつき水道サービスにご相談下さい。
使用部材
20A-VPN（タブチ 東京都形ボール止水栓）
メーターバルブのご紹介
株式会社キッツHPより引用
今回お客様宅に設置されていたものとは少し異なりますが
同じ種類のメーターバルブで、ゲートバルブというタイプです。
中の仕組みは…
株式会社キッツHPより引用
こちらはゲートバルブの断面図です。
画像の赤い部分はハンドルです。
クルクル回すと下に繋がっている丸い振り子のような部分が上下します。
これが水門のゲートの役割をしており、完全に降りた状態になると止水します。
新しく交換したメーターバルブを続けてご紹介させて頂きます。
株式会社キッツHPより引用
新しいバルブはボールバルブになります。
こちらも今回交換した物とは異なりますが同じ種類です。
中の仕組みは…
株式会社キッツHPより引用
こちらはボールバルブの断面図です。
ハンドルをクルクル回さなくても、上の画像でついていた赤いハンドルを90°回転させるだけで
中の球体部分も連動して回転する為、しっかりと止水する事が出来ます。
（球体部分には筒状の穴が開いており、回転することで通水や止水が行われます）
担当：岩崎
